GEZE Obentürschließer TS 5000 L-ISM VPK mit Gleitschiene für Vollpaniktüren mit Schließfolgeregelung

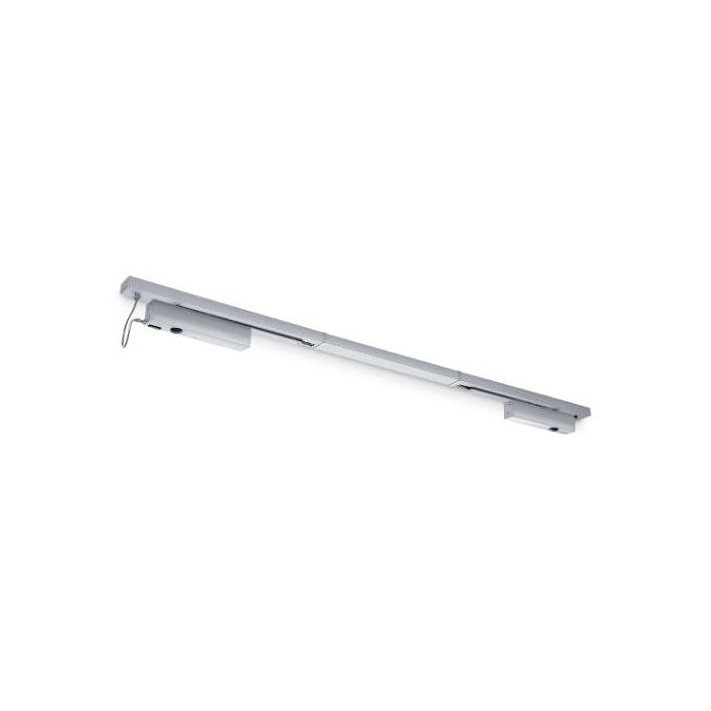

GEZE TS 5000 L-ISM BG VPK Obentürschließer

Mehr Ansichten

Zusatzinformation

Zusatzinformation

Artikelnummer 182642
EAN 4042938826426
Hersteller GEZE
Lieferzeit 2-4 Wochen
Ausführung Bandgegenseite
Richtung Nein
Größe Nein
Gleitschiene Standard
Gestänge Nein
Montageplatte Ja
Oberfläche silberfarbig

Sonderpreis 557,31 €

Regulärer Preis: 1.022,81 €

inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager


GEZE Obentürschließer TS 5000 L ISM VPK mit Gleitschiene für Vollpaniktüren mit Schließfolgeregelung Bandgegenseite


Der GEZE TS 5000 L ISM VPK ist eine Systemlösung für zweiflügelige Anschlagtüren mit Panikfunktion und integrierter Schließfolgeregelung. Das System ist für die Türblattmontage auf der Bandgegenseite vorgesehen und eignet sich für Feuer und Rauchschutztüren sowie Vollpaniktüren. Die Vollpanikfunktion ist an beiden Türflügeln bis x Maß 110 mm möglich. Die Schließfolgeregelung hält den Gangflügel in Warteposition, bis der Standflügel geschlossen ist.


Die Schließkraft ist stufenlos einstellbar von EN 2 bis 6. Schließgeschwindigkeit und Endschlag lassen sich anpassen. Die integrierte Öffnungsdämpfung bremst stark aufgeworfene Türen ab. Der hydraulische Endschlag beschleunigt die Tür kurz vor der Geschlossenlage. Eine optische Schließkraftanzeige unterstützt beim Einstellen. Alle Funktionen sind von vorn einstellbar. Geeignet für Türen bis 1400 mm Flügelbreite und Türgewichte bis 180 kg, bei Bandabstand bis 2800 mm. Symmetrische und asymmetrische Türteilung ist möglich.













































































































Ausführung Gleitschienentürschließersystem Bandgegenseite für zweiflügelige Türen mit Antipanikfunktion und Schließfolgeregelung
Montageart Türblattmontage Bandgegenseite
Richtung für rechts und links angeschlagene Türen ohne Umstellung verwendbar
Oberfläche silberfarbig
Schließkraft EN 2 bis 6, stufenlos einstellbar
Schließgeschwindigkeit einstellbar ja
Endschlag einstellbar ja, über Ventil
Öffnungsdämpfung integriert ja, hydraulisch einstellbar
Schließverzögerung integriert nein
Öffnungsunterstützung integriert nein
Endschließgeschwindigkeit einstellbar nein
Position Schließkraftverstellung vorn
Optische Schließkraftanzeige ja
Schließfolgeregelung integriert ja
Freilauffunktion nein
Öffnungswinkel max. 130°
Flügelbreite max. 1400 mm
Barrierefrei nach DIN 18040 bis Flügelbreite max. 1100 mm
Bandabstand max. 2800 mm
Türgewicht max. 180 kg
Minimaler Bandabstand 1300 mm
Minimale Standflügelbreite 380 mm
Eignung Brandschutztüren ja
Anwendungsbereiche Feuer und Rauchschutztüren. Vollpaniktüren. Symmetrische und asymmetrische Türteilung möglich
Vollpanikfunktion an beiden Türflügeln bis x Maß 110 mm
Gleitschiene Gleitschiene durchgehend mit integrierter Auslösemechanik und Hebel

Lieferzeit: 2-4 Wochen

Beschreibung

Details

GEZE TS 5000 L-ISM VPK Gleitschienentürschließersystem Bandgegenseite für zweiflügige Türen mit Antipanikfunktion und Schließfolgeregelung



Der TS 5000 L-ISM VPK ist die ideale Systemlösung für zweiflügelige Anschlagtüren mit Panikfunktion

Anwendungsbereiche:


  • Feuer- und Rauchschutztüren
  • Vollpaniktüren
  • Symmetrische und asymmetrische Türteilung möglich
  • Anschlagtüren bis 2800 mm Bandabstand und 1400 mm Flügelbreite, für Türgewichte bis 180 kg
  • Türblattmontage Bandgegenseite


Produktmerkmale:

  • Komplettverpackung mit zwei Türschließern TS 5000 L und TS 5000 L-IS mit ISM Gleitschiene
  • Stufenlos einstellbare Schließkraft von EN2-6
  • Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
  • Vollpanikfunktion an beiden Türflügeln bis x-Maß 110 mm
  • Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
  • Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
  • Schließgeschwindigkeit kann individuell angepasst werden
  • Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
  • Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
  • Alle Funktionen von vorn einstellbar


Lieferumfang:

  • 1 x TS 5000 L
  • 1 x TS 5000 L-IS
  • 1 x CB flex

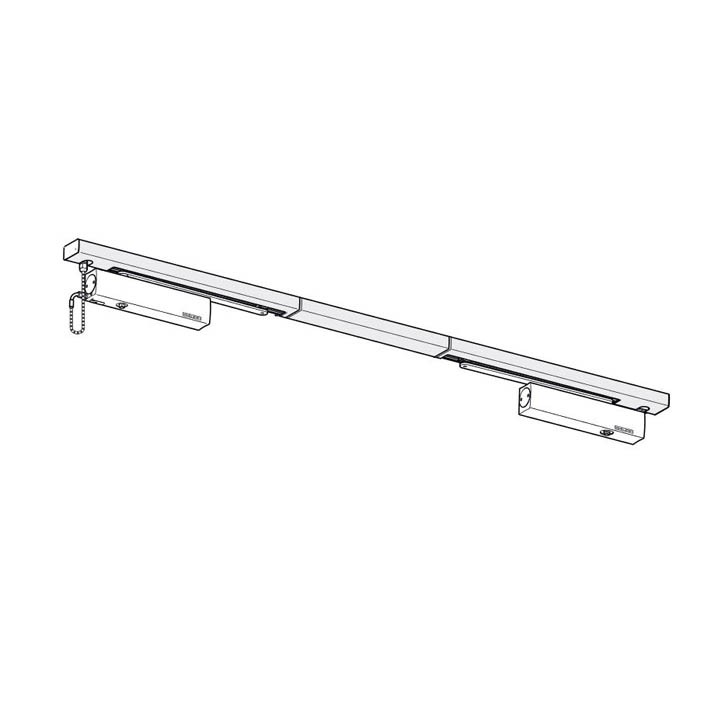

  • 1 x ISM BG Gleitschiene durchgehend (integrierte Auslösemechanik und Hebel)

Barrierefrei nach DIN 18040 bis Flügelbreite (max) 1100 mm
Flügelbreite (max.) 1400 mm
Montageart Türblattmontage Bandgegenseite
Türöffnungswinkel (max.) 130 °
Minimaler Bandabstand 1300 mm
Minimale Standflügelbreite 380 mm
Eignung Brandschutztüren Ja
Freilauffunktion Nein
Schließkraft einstellbar Ja, stufenlos
Schließgeschwindigkeit einstellbar Ja
Endschlag einstellbar Ja, über Ventil
Endschließgeschwindigkeit einstellbar Nein
Öffnungsdämpfung integriert Ja, hydraulich einstellbar
Schließverzögerung integriert Nein
Öffnungsunterstützung integriert Nein
Position Schließkraftverstellung Vorn
Optische Anzeige der Schließkraft Ja
Zubehör

Zubehör

Wählen Sie die Artikel aus, die dem Warenkorb hinzugefügt werden sollen oder Alle wählen

Downloads

Downloads

pdf
GEZE_Beiblatt_DE-EN_768969
(Größe: 780 KB)
Beiblatt GEZE TS 5000 L-ISM VPK
pdf

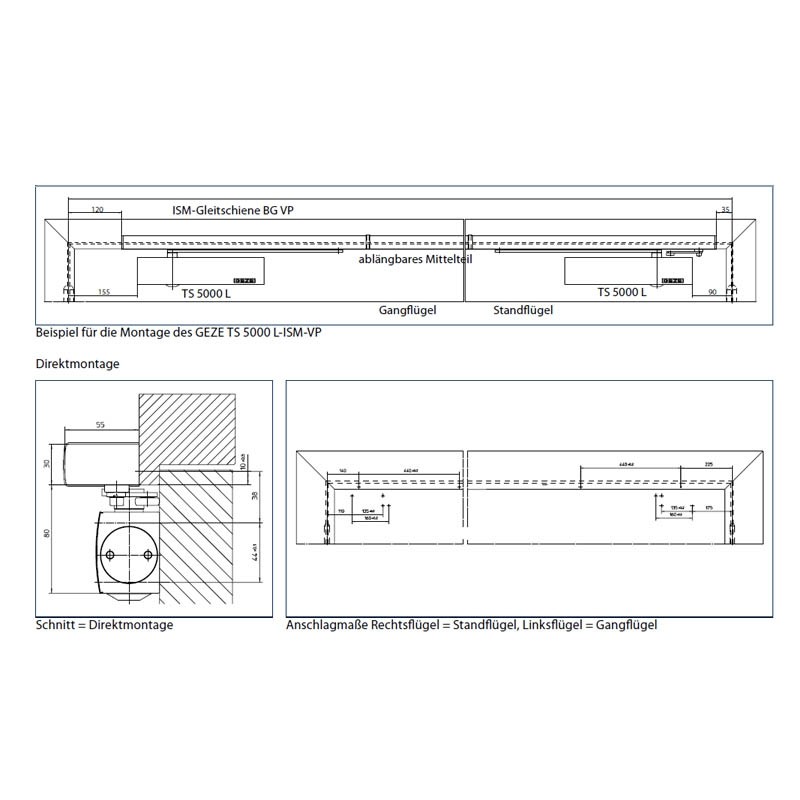

GEZE_Einbauzeichnung_DE-EN_758761
(Größe: 243.5 KB)
pdf
GEZE_Einbauzeichnung_DE-EN_762507
(Größe: 252.6 KB)
pdf
GEZE_Leistungserklärungen
(Größe: 757.9 KB)
pdf
GEZE_Montageanleitung_DE-EN-FR_758824
(Größe: 2.3 MB)
