GEZE Kettenantrieb Slimchain 300 Hub 24V DIN R
- Beschreibung
-
Details

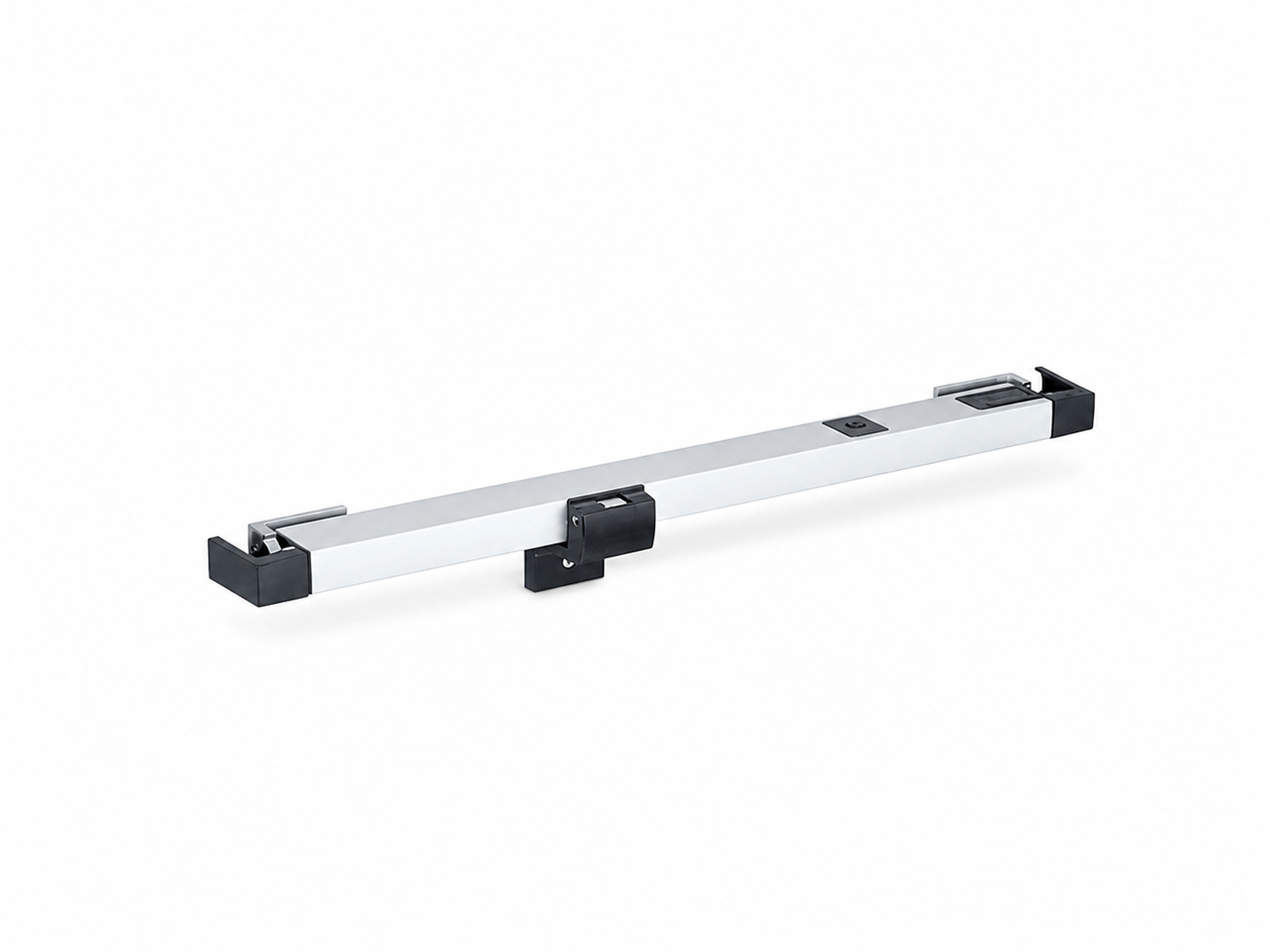

GEZE Slimchain 24 V DC KettenantriebDer GEZE Slimchain 24 V DC ist ein schlanker Kettenantrieb für die natürliche Lüftung und RWA-Anwendungen im Fassadenbereich. Durch seine schmale, dezente Bauform lässt sich der Antrieb unauffällig in unterschiedliche Fenster- und Fassadensysteme integrieren.
Der Antrieb bietet einen stufenlos einstellbaren Hub sowie individuell einstellbare Geschwindigkeiten für Lüftungs- und RWA-Betrieb. Das integrierte Synchromodul ermöglicht den Betrieb von bis zu vier Antrieben ohne externes Steuergerät. Über DIP-Schalter kann die Betriebsart einfach zwischen Solo, Syncro, Master und Slave umgestellt werden.
Die Montage erfolgt schnell und sauber mit dem GEZE Smart fix Montagesystem. In Verbindung mit der IQ windowdrive Antriebssteuerung eignet sich der Slimchain 24 V DC für flexible Systemlösungen an einwärts und auswärts öffnenden Fenstern. Als Sonderausführung sind Hub, Kabellänge, Farbe und Ausrichtung nach DIN links oder DIN rechts konfigurierbar.
- Spannung: 24 V DC
- Anwendung: natürliche Lüftung und RWA im Fassadenbereich
- Fensterarten: Kipp-, Klapp- und Drehflügel, einwärts und auswärts öffnend
- Weitere Anwendungen: Senkklapp- und Parallelausstellfenster
- Montagearten: Flügelmontage, Rahmenmontage oder integrierte Montage
- Fenstermaterial: Holz, Kunststoff oder Metall
- Antriebshub: stufenlos einstellbar
- Geschwindigkeit: individuell einstellbar für Lüftung und RWA
- Synchronisierung: bis zu vier Antriebe möglich
- Synchromodul: integriert, ohne externes Steuergerät nutzbar
- Betriebsarten: Solo, Syncro, Master und Slave über DIP-Schalter einstellbar
- Montagesystem: GEZE Smart fix
- Steuerung: IQ windowdrive intelligente Antriebssteuerung
- Prüfung: geprüft in NRWG nach EN 12101-2
- Sonderausführung: Hub, Kabellänge, Farbe und Ausrichtung nach DIN links/rechts konfigurierbar
- Kombination: als Systemlösung mit dem Verriegelungsantrieb Power lock einsetzbar
- Hub: Stufenlos einstellbarer Antriebshub über Serviceterminal ST 220 möglich
Hinweis: Herabstürzende Fensterflügel können eine erhebliche Gefahr für Personen im unmittelbaren Umfeld darstellen. Beim Einsatz von GEZE Antrieben an Kippfenstern ist daher die Verwendung von GEZE Sicherheitsscheren zwingend vorgeschrieben.
Länge Hub 300: 560 mm, Hub 500: 660 mm, Hub 800: 810 mm, jeweils mit Konsolen Höhe 25 mm Mögliche Hublängen 300 mm, 500 mm, 800 mm Zugkraft max. 300 N Druckkraft max. 200 N, hubabhängig Zuhaltekraft max. 2000 N Flügelgewicht max. 200 kg Überschlagsbereich 0 - 23 mm Betriebsspannung 24 V, ± 25 % Stromaufnahme Lüftung 24 V: 0,9 A; RWA 18 V: 1,1 A Einschaltdauer 30 % Kabeldimension 4 x 0,75 mm² Komplette Öffnung innerhalb 60 s ja, inklusive Verriegelungsantrieb Synchronisierung max. 3 Antriebe Platzbedarf auf Rahmen min. Rahmenmontage einwärts: 40 mm, Flügelmontage einwärts: 16 / 21 mm, Rahmenmontage auswärts: 31 mm Platzbedarf auf Flügel min. Rahmenmontage einwärts: 40 mm, Flügelmontage einwärts: 34 / 29 mm, Rahmenmontage auswärts: 19 mm Kippfenster einwärts Rahmenmontage: ja, Flügelmontage: ja Kippfenster auswärts Rahmenmontage: ja Drehfenster einwärts Rahmenmontage: ja, Flügelmontage: ja Drehfenster auswärts Rahmenmontage: ja Klappfenster auswärts Rahmenmontage: ja Senkklappfenster auswärts Rahmenmontage: ja Parallelausstellfenster auswärts Rahmenmontage: ja - Downloads
-
