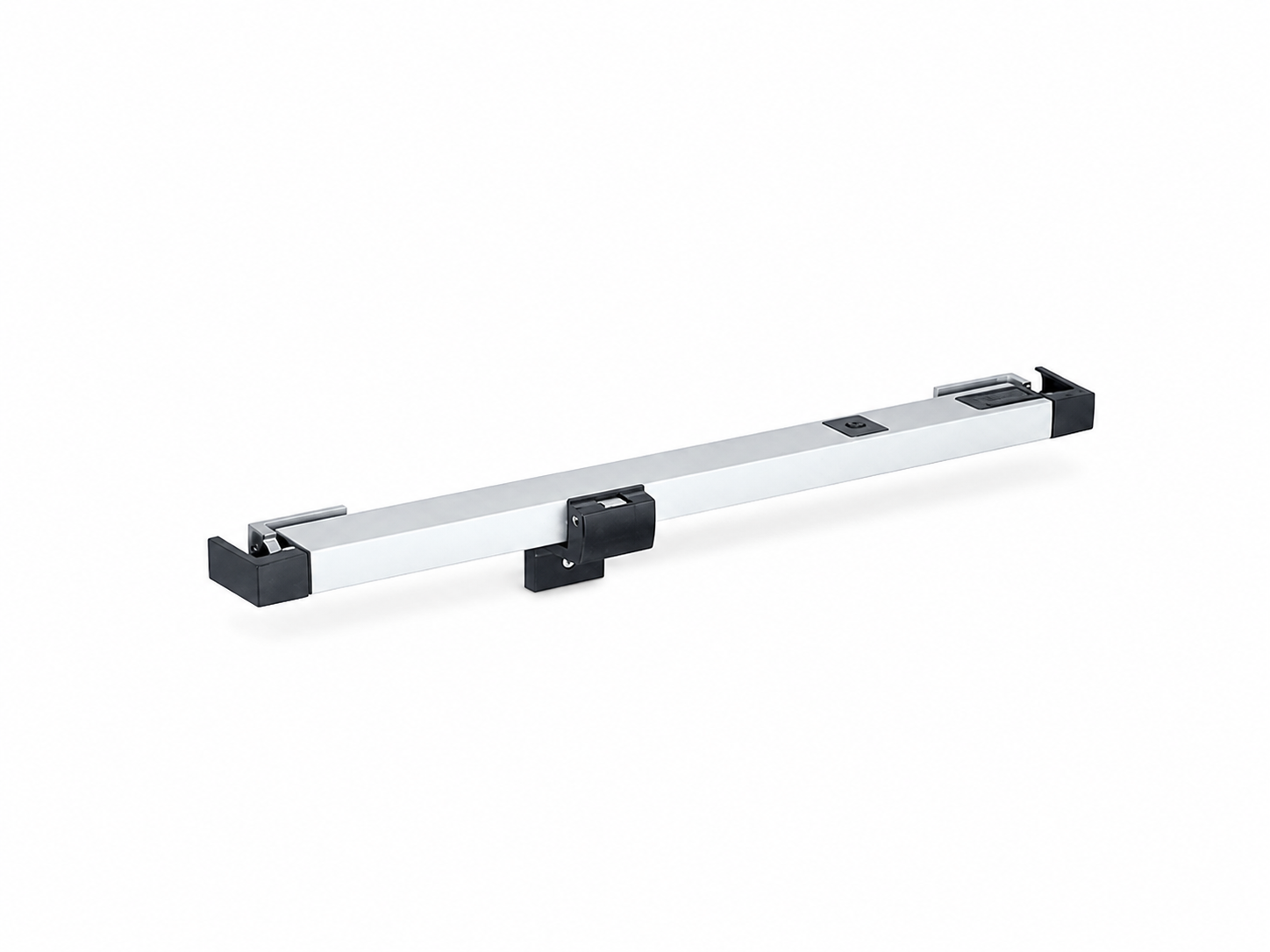

GEZE Kettenantrieb Slimchain 200 Hub 230 V AC DIN L
- Beschreibung
-
Details
GEZE Slimchain 230V KettenantriebDer GEZE Slimchain 230V ist ein schlanker Kettenantrieb für die natürliche Lüftung an Fenstern im Fassadenbereich. Durch seine dezente Bauform fügt sich der Antrieb unauffällig in moderne Fenster- und Fassadengestaltungen ein.
Die Montage erfolgt einfach und schnell über das GEZE Smart fix Montagesystem. Der direkte 230 V Anschluss wird über ein Anschlussterminal mit Kabelstecker realisiert. Die verdeckte Kabeleinführung sorgt für eine saubere Optik. Über den Servicedeckel ist die Elektronik gut zugänglich, sodass die Parametrierung direkt am Antrieb vorgenommen werden kann. Der Antriebshub lässt sich stufenlos einstellen und kann damit an unterschiedliche Anforderungen angepasst werden.
Vorteile und Eigenschaften:
> Schlanke, dezente Optik für eine unauffällige Integration in die Fassade
> Für natürliche Lüftung im Fassadenbereich geeignet
> Einfache und schnelle Montage mit GEZE Smart fix Montagesystem
> Direkter 230 V Anschluss über Anschlussterminal mit Kabelstecker
> Verdeckte 230 V Kabeleinführung für ein sauberes Erscheinungsbild
> Servicedeckel für direkten Zugang zur Elektronik und Parametrierung
> Stufenlos einstellbarer Antriebshub über Serviceterminal ST 220 möglich> In EV1 und Weiß RAL 9016 erhältlich
> Hub wählbar 200 mm, 300 mm, 500 mm oder 800 mm
Anwendungsbereiche:> Einwärts und auswärts öffnende Kippfenster
> Klappfenster
> Drehflügelfenster
> Senkklapp-Fenster
> Montage an Holz-, Kunststoff- oder Metallfenstern
> Flügelmontage, Rahmenmontage oder integrierte Montage möglichHerabstürzende Fensterflügel können eine eine erhebliche Gefahr für Leib und Leben von Personen darstellen, welche sich im Umkreis befinden. Daher ist beim Einsatz von GEZE Antrieben an Kippfenstern die Verwendung von GEZE Sicherheitsscheren zwingend vorgeschrieben.
Modell Slimchain 230 V Abmessungen 25 x 44 mm Betriebsspannung 230 V ± 10 % Leistungsaufnahme 30 W Stromaufnahme 0,3 A Einschaltdauer 30 % Druckkraft max. 100 N, hubabhängig Zugkraft 300 N Zuhaltekraft max. 2000 N Flügelgewicht bis 200 kg* Öffnungsgeschwindigkeit Lüftung 5 mm/s Schließgeschwindigkeit max. 5 mm/s Öffnungsgeschwindigkeit einstellbar ja Hubverkürzung per Einstellgerät oder Werkseinstellung Endlagenabschaltung ausgefahren elektronisch über internen Weggeber Endlagenabschaltung eingefahren elektronisch über Stromaufnahme Überlastabschaltung ja Überschlagbereich 0 - 23 mm, abhängig von Anwendung und Konsolensatz Platzbedarf Rahmen Rahmenmontage EW: 40 mm, Flügelmontage EW: 16/21 mm, Rahmenmontage AW: 31 mm Platzbedarf Flügel Rahmenmontage EW: 40 mm, Flügelmontage EW: 34/29 mm, Rahmenmontage AW: 19 mm Anschlusskabel Sonderlänge 5 m oder 7,5 m Mindest-Aderquerschnitt 0,75 mm² Anzahl der Adern 3 Adern Betriebstemperatur -5 bis 70 °C Schutzart IP30 Schutzklasse II Kippfenster einwärts Rahmenmontage, einwärts Flügelmontage, auswärts Rahmenmontage Drehfenster einwärts Rahmenmontage, einwärts Flügelmontage, auswärts Rahmenmontage Klappfenster einwärts Rahmenmontage, einwärts Flügelmontage, auswärts Rahmenmontage Senkklappfenster auswärts Rahmenmontage - Downloads
-
