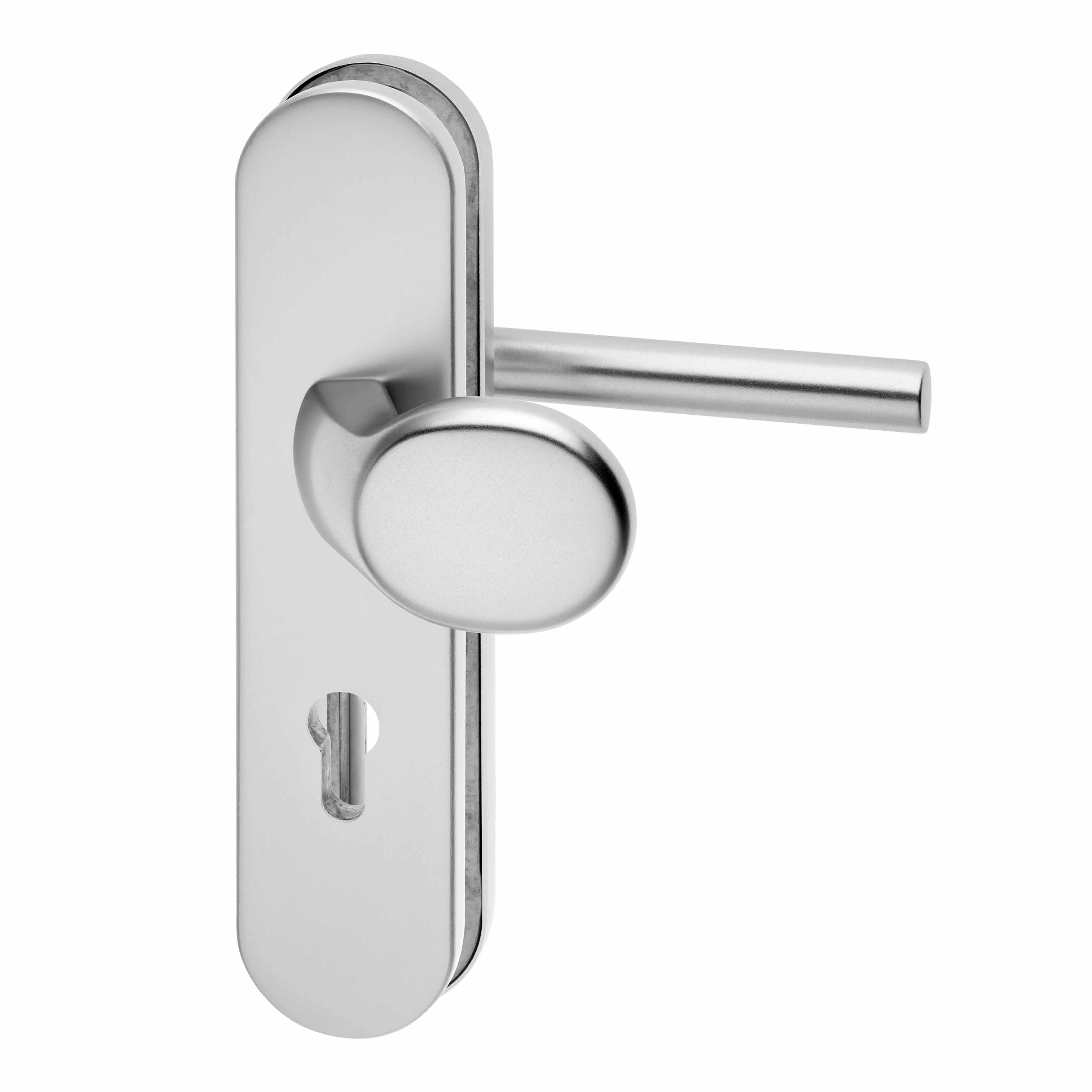

EDI 5743 Feuerschutz-Schutz-Wechsel-Langschildgarnitur ES1 Alu F1

EDI 5743 Feuerschutz-Schutz-Wechsel-Langschild-Garnitur ES1 Alu F1

Die EDI 5743 Feuerschutz-Schutz-Wechselgarnitur ist eine Knopf/Drücker-Garnitur für Feuerschutztüren. Sie kombiniert ein ovales Langschild, einen Gehrungsformdrücker und die Oberfläche Alu F1.

Das 12 mm starke Außenschild besitzt eine integrierte Teilstahleinlage mit 2 mm Stärke und ist oberflächengehärtet. Die Garnitur hat eine fest drehbare Lagerung, anbohrgeschützte M6-Stütznocken mit 10 mm Durchmesser sowie eine verdeckte 3-fach-M6-Verschraubung.

Die Garnitur ist für Türstärken von 39 - 48 mm geeignet, der Schutzklasse SK 2 (ES1) zugeordnet und nach DIN 18273 sowie DIN EN 1906 geprüft.

• Marke: EDI


• Modell: 5743


• Ausführung: Knopf/Drücker


• Ausführung Garnitur: Feuerschutz-Schutz-Wechsel-Langschild-Garnitur


• Drückerform: Gehrungsformdrücker


• Schildform: ovales Langschild


• Lochung: PZ


• Entfernung: 72 mm


• Vierkant: 9 mm


• Türstärke: 39 - 48 mm


• Außenschild: 12 mm stark, mit integrierter Teilstahleinlage, 2 mm, oberflächengehärtet


• Lagerung: fest drehbar


• Stütznocken: M6, Ø 10 mm, anbohrgeschützt


• Verschraubung: verdeckt, 3-fach M6


• Schutzklasse: SK 2 (ES1)


• Oberfläche: Alu F1


• Einsatzbereich: Feuerschutztüren


• Norm: DIN 18273, DIN EN 1906
