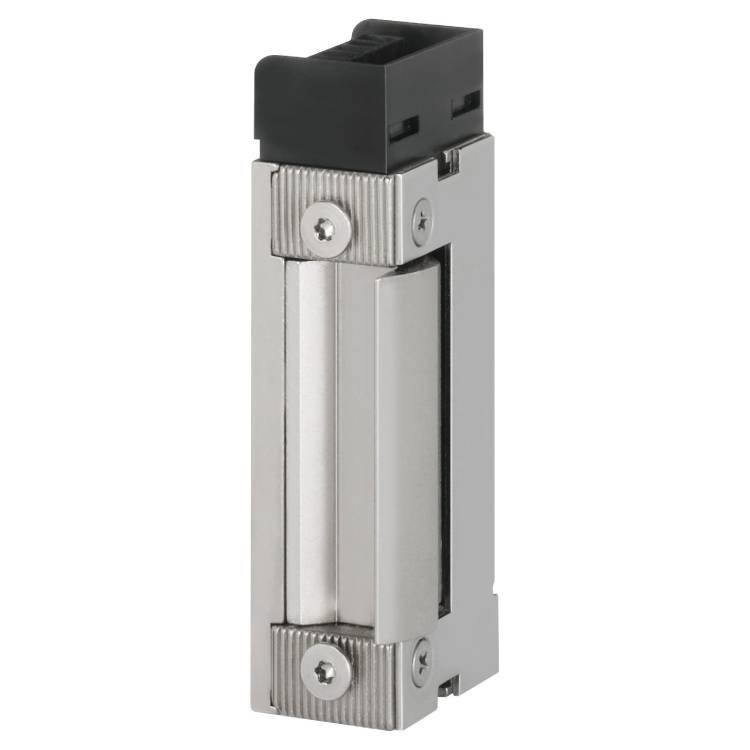

143F eff eff elektrischer FH-Türöffner ohne Schließblech 12/24 V DC eE Links

143F eff eff elektrischer FH-Türöffner 12–24 V DC – für Feuerschutztüren, ohne Schließblech, Universal

Der 143F eff eff elektrische FH-Türöffner ist eine leistungsstarke Lösung für Türen mit erhöhten Sicherheits- und Brandschutzanforderungen. Er eignet sich besonders für Feuerschutz- und Rauchschutztüren und überzeugt durch seine robuste Bauweise sowie hohe Aufbruchfestigkeit.

Der Türöffner arbeitet im Arbeitsstromprinzip und kann flexibel mit 12 bis 24 V DC betrieben werden. Die integrierte Suppressordiode schützt angeschlossene Zutrittskontrollsysteme vor Spannungsspitzen.

Technische Daten

Allgemein

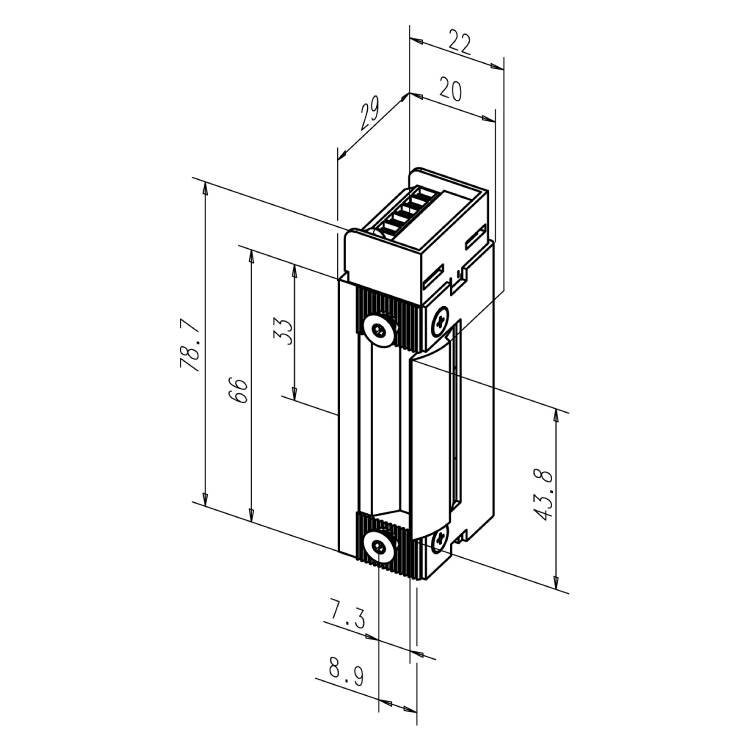

Abmessungen: Höhe 78,7 mm × Breite 20 mm × Tiefe 28 mm
Ausführung: Feuerschutztüröffner
Ausführung der Falle: Radiusfalle
Bauform: symmetrisch
Einbaulage: universal
Zusammenstellung: Rahmenteil
Öffnungsrichtung nach DIN: links
Montageart: Einbau
Wassergeschützt: nein
Festigkeit gegen Aufbruch: 8.000 N
Lastzyklen werksinterne Prüfung: 250.000
Betriebstemperaturbereich: −15 °C bis +40 °C
Geprüft nach: EN 14846; VdS

Elektrisch

Spannung: 12–24 V
Stromart: DC
Arbeitsweise: Arbeitsstrom
Max. Stromaufnahme AC: 165 mA
Max. Stromaufnahme DC: 165 mA
Dauerstromfest: 12–24 V
Pulskontakt: ja
Anschluss umsteckbar: ja
Anschluss klemm-/steckbar: nein
Schutzdiode: ja

Einsatzbereich

Geeignet für Rauchschutztüren: ja
Geeignet für Feuerschutztüren: ja
Mit Schließblech: nein
Verstellbare Türöffnerfalle: nein
Verstellbarer Türöffner: nein
Verstellbares Schließblech: nein
Fallenführung integriert: nein
Für Fallenrutsche: nein
Art der Entriegelung: Standardausführung
Dauerbetrieb (100 % ED): ja
Gebrauchskategorie nach EN 14846: 3
Dauerfunktionstüchtigkeit nach EN 14846: X
Masse der Tür / Schließkraft nach EN 14846: 5
Geeignet für Feuer-/Rauchschutztüren nach EN 14846: E
Umgebungsbedingung nach EN 14846: 0
Sicherheit – Einbruchschutz nach EN 14846: 0
Schutzwirkung elektrische Funktionsweise nach EN 14846: 0
Schutzwirkung elektrische Manipulation nach EN 14846: 1
Max. Fallenvorlast AC: 800 N
Min. Fallenvorlast AC: 400 N
Max. Fallenvorlast DC: 800 N
Min. Fallenvorlast DC: 400 N
Verstellbereich Fallenverstellung: 4 mm
Entriegelungszeit: 0,8 s
