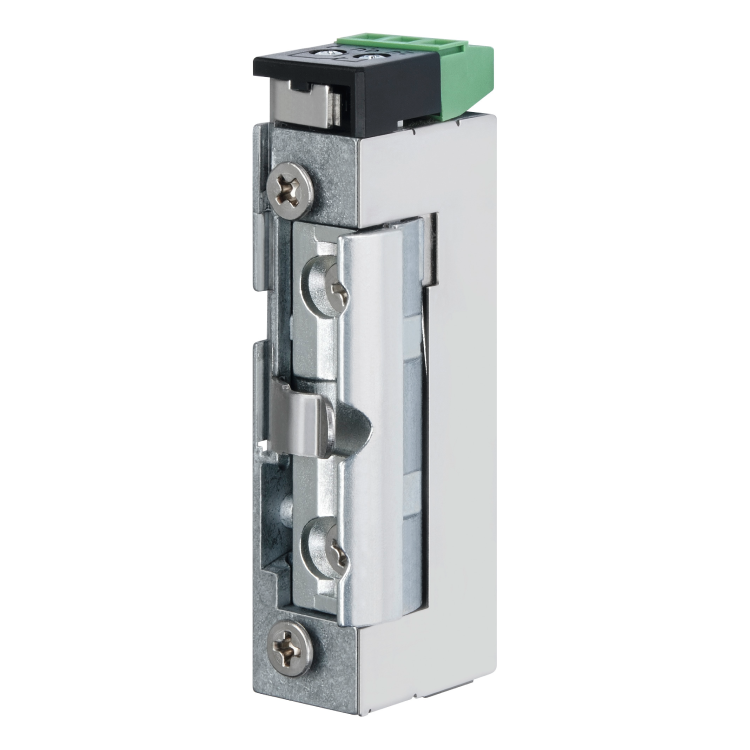

138RR-F91 eff eff elektrischer Türöffner Rückmeldekontakt ohne Schließblech 24 V DC Universal

138RR-F91 effeff elektrischer Türöffner 24 V DC Universal – mit Rückmeldekontakt (Ruhestrom)

Der 138RR-F91 effeff elektrische Türöffner ist eine kompakte und leistungsstarke Lösung für professionelle Zutrittskontrollsysteme. Die symmetrische Bauform ermöglicht eine universelle Einbaulage für DIN links und DIN rechts.

Das Modell arbeitet im Ruhestromprinzip (Fail-Safe) und eignet sich für Anwendungen, bei denen die Tür im stromlosen Zustand entriegelt sein muss. Der integrierte Rückmeldekontakt (potentialfreier Wechselkontakt, 1 A) erlaubt eine zuverlässige Statusüberwachung und wird mechanisch über die Schlossfalle betätigt.

Die Radiusfalle sorgt für optimiertes Einlaufen der Schlossfalle. Dank 3 mm Fallenverstellung ist eine präzise Anpassung an die Türsituation möglich. Mit einer Aufbruchfestigkeit von 3750 N, geprüften 250.000 Lastzyklen und Zertifizierung nach EN 14846 erfüllt der Türöffner hohe Qualitätsanforderungen im Objektbereich.

Die Ausführung erfolgt ohne Schließblech und kann flexibel mit passenden Schließblechen kombiniert werden.


Technische Daten

Modell: 138RR-F91
Ausführung: Standardtüröffner
Bauform: symmetrisch
Einbaulage: universal
Montageart: Einbau
Zusammenstellung: Rahmenteil
Mit Schließblech: Nein
Öffnungsrichtung: DIN links / rechts
Gebrauchskategorie: EN 14846 3
Dauerfunktionstüchtigkeit: EN 14846 C
Geprüft: EN 14846

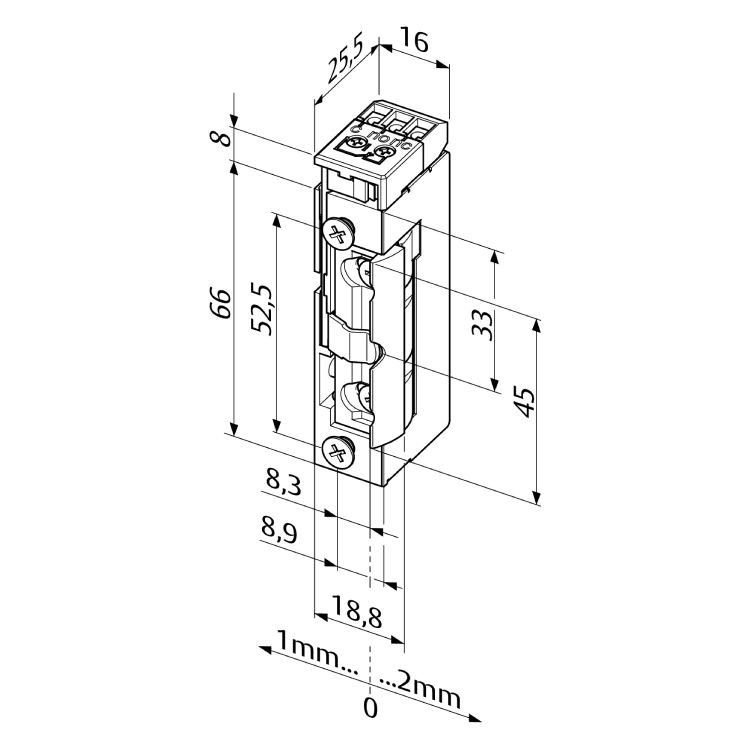

Höhe: 74 mm
Breite: 16 mm
Tiefe: 25,5 mm
Festigkeit gegen Aufbruch: 3750 N
Min. Fallenvorlast DC: 10 N
Max. Fallenvorlast DC: 30 N
Verstellbereich Fallenverstellung: 3 mm
Verstellbare Türöffnerfalle: Ja
Mit Rückmeldung: Ja
Entriegelungszeit: 0,1 s
Lastzyklen (werksinterne Prüfung): 250.000
Betriebstemperaturbereich: -15 °C bis +40 °C

Spannung: 24 V DC
Stromart: DC
Arbeitsweise: Ruhestrom
Max. Stromaufnahme: 100 mA
Dauerstromfest: 24 V
Nennwiderstand: 240 Ohm
Toleranz Nennbetriebsspannung: ± 10 %
Kontaktbelastbarkeit Rückmeldekontakt: 1 A
Schutzdiode: Nein

Dauerbetrieb (100 % ED): Ja
Geeignet für Rauchschutztür: Nein
Geeignet für Feuerschutztür: Nein
Wassergeschützt: Nein
