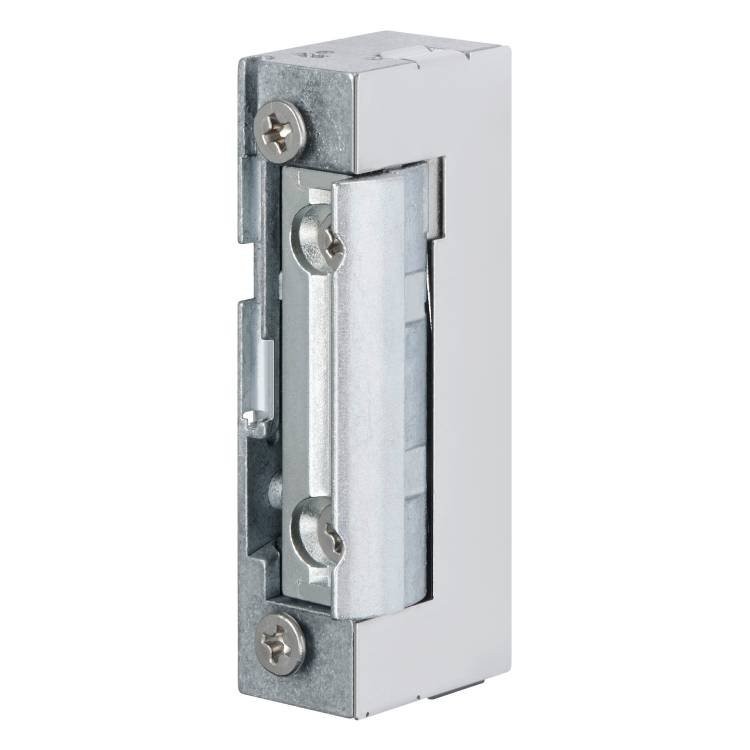

138 fafix Diode eff eff elektrischer Türöffner ohne Schließblech 24 V DC Universal

138 FaFix eff eff elektrischer Türöffner 24 V DC – Ruhestrom, mit Diode, Universal, ohne Schließblech

Der 138 FaFix eff eff elektrische Türöffner ist eine zuverlässige Lösung für moderne Zutrittskontrollsysteme im Wohn- und Objektbereich. Das Modell arbeitet im Ruhestromprinzip (Fail-Safe) und entriegelt die Tür im stromlosen Zustand – ideal für Anwendungen, bei denen eine sichere Türfreigabe im Notfall erforderlich ist.

Dank der symmetrischen Bauform kann der Türöffner flexibel für DIN links, DIN rechts oder waagerecht montiert werden. Die integrierte FaFix®-Fallenverstellung mit 3 mm Verstellbereich ermöglicht eine präzise Anpassung an Tür und Schloss und erleichtert die Montage.

Die integrierte Schutzdiode schützt angeschlossene Steuerungen und Zutrittskontrollsysteme vor Spannungsspitzen. Mit einer Aufbruchfestigkeit von 3.750 N, einer geprüften Lebensdauer von 250.000 Lastzyklen sowie Zertifizierung nach EN 14846 bietet der Türöffner eine langlebige und robuste Lösung für vielfältige Anwendungen.

Technische Daten

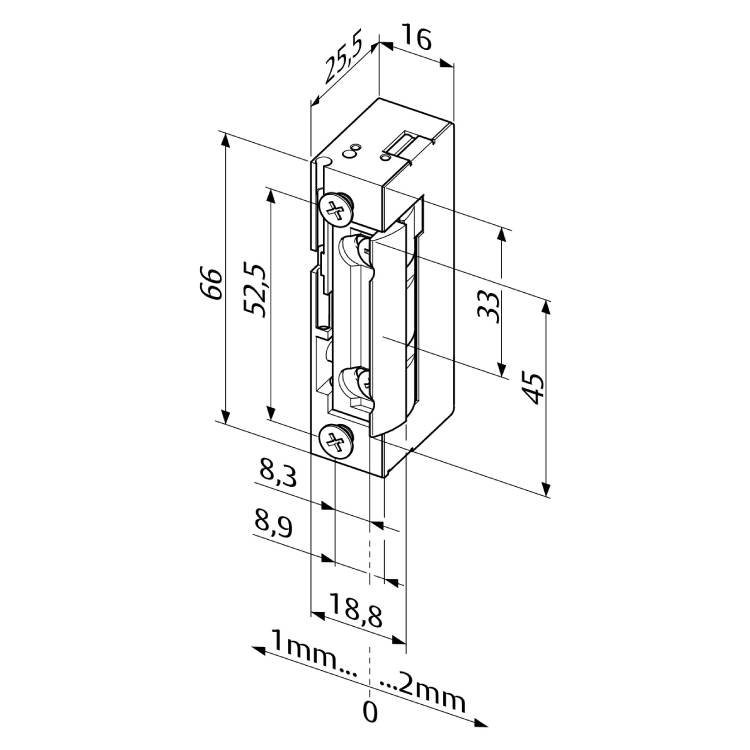

Abmessungen: Höhe 66 mm × Breite 16 mm × Tiefe 25,5 mm
Bauform: symmetrisch
Einbaulage: universal
Ausführung der Falle: Standardfalle
Öffnungsrichtung: DIN links/rechts
Montageart: Einbau
Wassergeschützt: nein
Festigkeit gegen Aufbruch: 3.750 N
Verstellbereich Fallenverstellung: 3 mm
Lastzyklen werksinterne Prüfung: 250.000
Betriebstemperaturbereich: −15 °C bis +40 °C
Geprüft nach: EN 14846

Spannung: 24 V DC
Stromart: DC
Arbeitsweise: Ruhestrom
Max. Stromaufnahme DC: 100 mA
Dauerstromfest: 24 V
Nennwiderstand 12 V: 240 Ohm
Toleranz Nennbetriebsspannung: ±10 %
Pulskontakt: ja
Schutzdiode: ja
Anschluss umsteckbar: nein
Anschluss klemm-/steckbar: nein

Geeignet für Rauchschutztüren: nein
Geeignet für Feuerschutztüren: nein
Mit Schließblech: nein
Mit Rückmeldung: nein
Mit Arretierung: nein
Mechanische Entriegelung: nein
Dauerbetrieb (100 % ED): ja
Gebrauchskategorie nach EN 14846: 3
Dauerfunktionstüchtigkeit nach EN 14846: C
Masse der Tür / Schließkraft nach EN 14846: 5
Geeignet für Feuer-/Rauchschutztüren nach EN 14846: 0
Umgebungsbedingung nach EN 14846: 0
Sicherheit – Einbruchschutz nach EN 14846: 0
Schutzwirkung elektrische Funktionsweise nach EN 14846: 0
Schutzwirkung elektrische Manipulation nach EN 14846: 1
Max. Fallenvorlast DC: 30 N
Min. Fallenvorlast DC: 10 N
Entriegelungszeit: 0,1 s
