118F.23 eff eff elektrischer FH-Türöffner ohne Schließblech 10-24 V AC/DC
- Beschreibung
-
Details

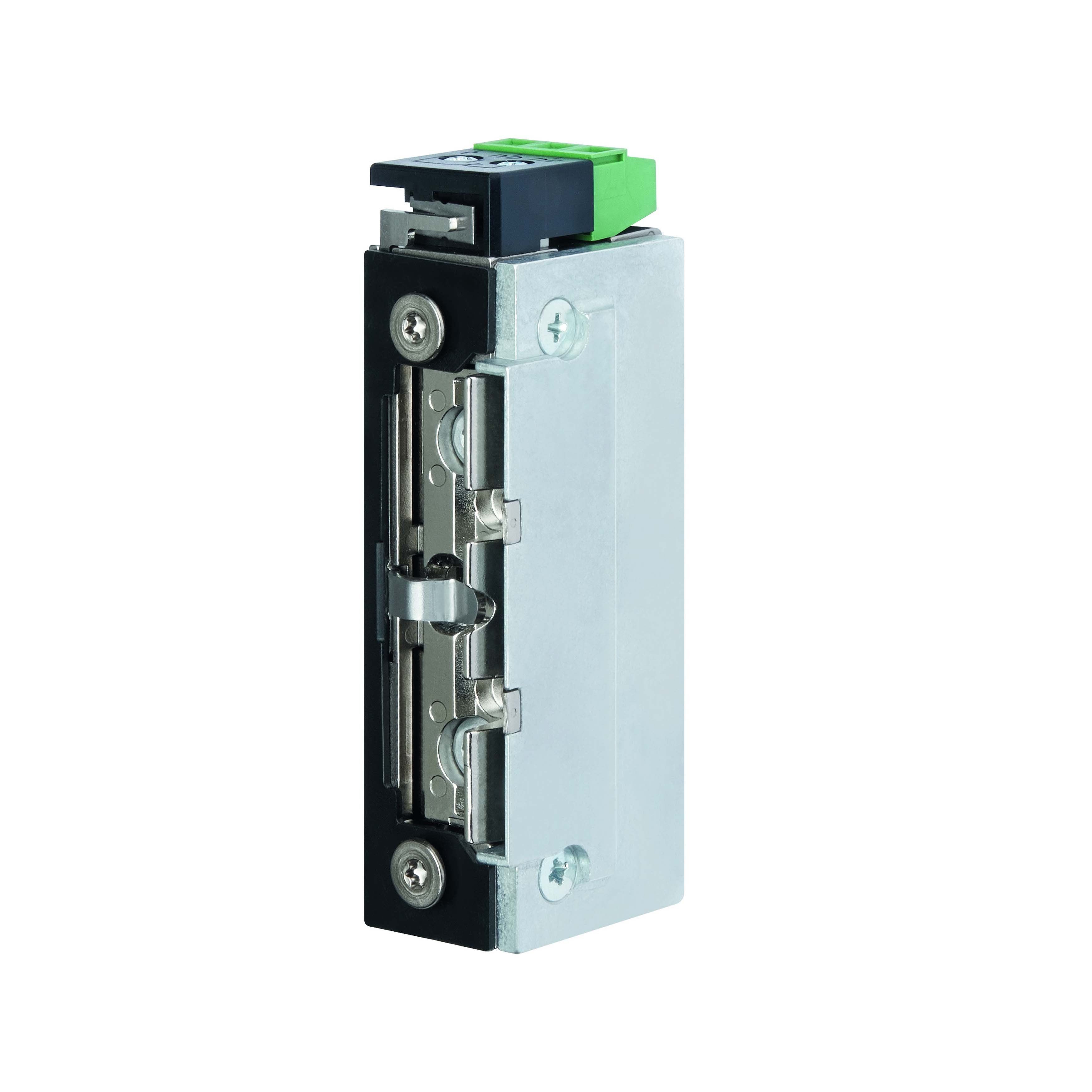

118F.23 eff eff elektrischer FH-Türöffner ohne Schließblech 10-24 V AC/DC
Der eff eff 118F.23 ist der zuverlässige elektrische Türöffner für höchste Sicherheitsanforderungen – ideal für Feuerschutztüren! Ausgestattet mit einem Rückmeldekontakt als potentialfreier Wechselkontakt, bietet dieses Modell eine sichere Statusüberwachung: Der Kontakt wird direkt von der Schlossfalle betätigt und ermöglicht so eine präzise Rückmeldung über den Verriegelungszustand. Die verstellbare FaFix®-Radiusfalle (3 mm) sorgt für optimale Anpassung und sanftes Zusammenspiel mit der Schlossfalle. Dank Universalspannung (10–24 V AC/DC), symmetrischer Bauform und Kompatibilität zu Einsteckschlössern nach DIN 18250 sowie ProFix® 2 Schließblechen ist der Einbau besonders flexibel. Die integrierte bipolare Schutzdiode schützt die Elektronik zuverlässig. Mit einer beeindruckenden Aufbruchfestigkeit von 9000 N und VdS-Anerkennung ist der 118F.23 die ideale Wahl für anspruchsvolle Sicherheitslösungen.
Türöffner Spannung 10-24 V AC/DC Dauerstromfest 11–13 V DC Verstellbare Falle Ja (FF, FaFix®) 3 mm Rückmeldekontakt (RR) Ja Schaltleistung Rückmeldekontakt 24 V / 1 A DIN-Richtung DIN links/rechts, waagerecht Kompatibilität Einsteckschlösser nach DIN 18250, ProFix® 2 Stromaufnahme (12 V AC) 250 mA Stromaufnahme 12 V DC (stabilisiert) 280 mA Stromaufnahme 24 V AC 500 mA Stromaufnahme 24 V DC (stabilisiert) 560 mA Nennwiderstand 43 Ohm Festigkeit gegen Aufbruch 9000 N Maße (H x B x T) 74 x 20,1 x 25,5 mm Falleneingrifftiefe 6 mm Betriebstemperatur -15 °C bis +40 °C Einbaulage Senkrecht und waagerecht Max. Fallenvorlast 24 V AC \> 350 N Max. Fallenvorlast AC 200 N Max. Fallenvorlast DC (stabilisiert) 50 N Max. Fallenvorlast 24 V DC (stabilisiert) 200 N Für Feuerschutztüren geeignet Ja Schutzdiode Bipolar VdS-Anerkennung Z114003 - Downloads
-
